Reballing İşlemi Nasıl Yapılır ?

Tamir Kolik olarak laptop ekran kartı yani chipset arızalarında yaptığımız işlem olan reballing işleminin nasıl yapıldığından bahsedeceğiz.

Reballing işlemine neden ihtiyaç duyarız adlı yazımıza reballing işlemi nedir den bakabilirsiniz.

Anakart üzerinde bulunan grafik çipinin metal ısı tabakasını sökeriz. İnce bir bıçak kullanarak çipin yüzeyinden bu tabakayı dikkatlice ayırıyoruz.

Metal ısı tabakasını kaldırdıktan sonra %90 saf izopropil alkol ile video çipinin yüzeyini temizliyoruz.

Ardından grafik çipinin her köşesini sıvı lehim pastası ile kaplıyoruz.

Alüminyum folyo kullanarak anakartın grafik çipi dışında kalan parçalarını kaplıyoruz.

Isı sensörü telini grafik çipinin bir kenarına bitiştiriyoruz.

Anakartı, BGA Rework makinesine yerleştiriyor ve doğru yerleşimi sağlamak için tutma panellerini sıkılaştırıyoruz.

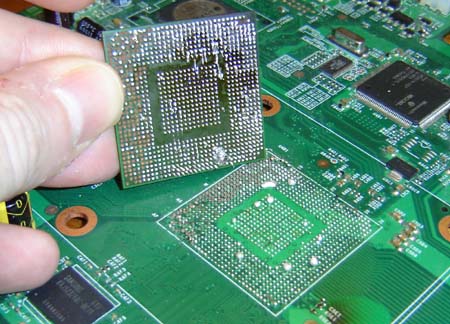

Grafik çipi için 1 dakikalık orta düzeyde bir sıcaklık ayarlayıp, daha sonraki 1 dakika için sıcaklığı aniden 250 dereceye yükseltiyoruz. Bunun ardından lehimin eridiğini ve çip tutucusu yardımıyla çipin kolaylıkla çıkartıyoruz.

Çipi söktükten sonra BGA yüzeyine biraz lehim pastası sürüyoruz. Havya yardımıyla devre kartının yüzeyinde kalan lehimi temizliyoruz. Hayvayı biraz ısıtıp ve devre kartının üzerinde gezdiriyoruz.

Bir parça lehim sökme fitili kesiyoruz ve devre kartının yüzeyine koyuyoruz. Ardından lehim sökme fitilini hayvayı kullanarak çip üzerinde gezdiriyoruz. Kalan lehimin sökme fitili üzerinde toplandığını ve yüzeyin temizlendiğini görüyoruz.

Tüm bunlardan sonra çipi, çip kabına oturtmamız ve tüm temizleme işlemini çip için de yapmamız gerekiyor. Çipi yerleştirdikten biraz lehim pastası koyuyourz ve havya yardımıyla çip üzerine yayıyoruz. Bir süre geçtikten sonra da bir parça lehim sökme fitilini çip üzerinde havya yardımıyla gezdiriyoruz. Çip temiz gözükür duruma gelecek.

Ardından bir parça lehim pastasını parmağımızın yardımıyla çipin üzerine koyuyoruz. Bunu yapmak reballing işlemini yaparken çipin lehim toplarıyla daha iyi birleşmesini sağlayacaktır.

Ardından orta ve üst kapağı koyuyoruz ve tüm vidaları sıkarak kabın olması gerektiği gibi bir araya gelmesini sağlayoruz.

Daha sonra lehim toplarını metal tabakanın yüzeyine koyuyoruz. Bu işlemi yaparken toplar kendiliğinden küçük boşluklara dolacak ve kısa süre içinde boşluk kalmayacak. Nazikçe kabı sallayarak kalan boşlukların dolmasını sağlıyoruz.

Tüm boşlukları başarılı şekilde doldurduktan sonra kabın vidalarını dikkatlice çıkarıp üst tutucu kısmı nazikçe söküyoruz.

Isı tabancası yardımıyla çipi ısıtmaya başlıyoruz.

Ardından birkaç damla sıvı lehim pastasını anakart üzerinde çipin geleceği yere döküp yaymaya başlıyoruz. Sonra çipi doğru konumunda olacak şekilde anakarta geri yerleştiriyoruz.

Ardından çipi tekrar ısıtıyoruz. Ön ısıtma aşaması için saniyede yaklaşık 2 derece artacak şekilde 60 saniyede sıcaklığın 100 dereceye ulaşmasını sağlayoruz. Daha sonra sıcaklığın her 2 saniyede 1 derece yükselmesini sağlayarak, 120 saniye içinde 150-165 dereceye ulaşmasını sağlayoruz. En son aşamada ise sıcaklığın 235-265 derece aralığına çıkmasını sağlıyor ve sıcaklığı bu düzeyde 20 saniye tutuyoruz.

Her şeyi tamamladıktan sonra çipin üzerine metal ısı tabakasını geri yerleştiriyor ve cihazın doğru çalışıp çalışmadığını tespit ediyoruz.

İşte reballing işlemini bu şekilde yapıyoruz. Bga cihazı olmadan sıcak hava cihazları ile chip sökme işlemi tamamen anakarta zarar verdiğinden bga rework cihazı kullanmaktayız.
